空调暖通风管制作及安装规范和验收标准流程3

作者: 编辑: 王章全 来源: 发布日期: 2019.08.22
信息摘要:
  最近很多客户问我一些关于风管技术问题,比如:风管技术要求是什么,我这个风管要做多厚的,φ1000以上的风管要做多厚的,φ600的风管做0…

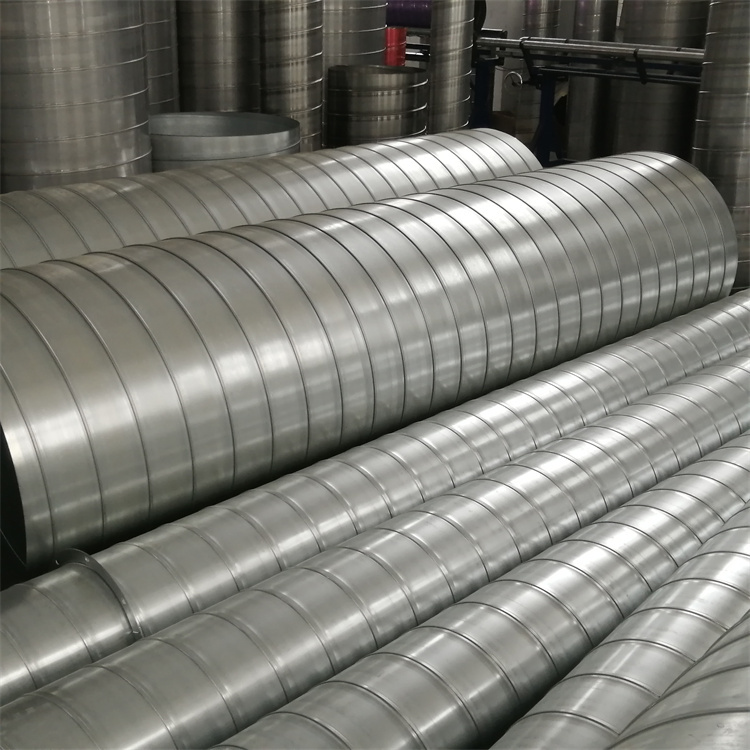

暖通技术规范江苏风管加工螺旋风管共板法兰风管不锈钢螺旋风管镀锌螺旋风管无锡大世界通风管道加工实力厂家








序号

子分部工程

分项工程



1



送风系统

风管与配件制作,部件制作,风管系统安装,风机与空气处理设备安装,风

管与设备防腐,旋流风口、岗位送风口、织物(布)风管安装,系统调试



2



排风系统

风管与配件制作,部件制作,风管系统安装,风机与空气处理设备安装,风管与设备防腐,吸风罩及其他空气处理设备安装,厨房、卫生间排风系统安

装,系统调试



3



防、排烟系统

风管与配件制作,部件制作,风管系统安装,风机与空气处理设备安装,风

管与设备防腐,排烟风阀(口 、常闭正压风口、防火风管安装,系统调试



4



除尘系统

风管与配件制作,部件制作,风管系统安装,风机与空气处理设备安装,风管与设备防腐,除尘器与排污设备安装,吸尘罩安装,高温风管绝热,系统

调试





5



舒适性空调风系统

风管与配件制作,部件制作,风管系统安装,风机与组合式空调机组安装, 消声器、静电除尘器、换热器、紫外线灭菌器等设备安装,风机盘管、变风量与定风量送风装置、射流喷口等末端设备安装,风管与设备绝热,系统调





6



恒温恒湿空调风系统

风管与配件制作,部件制作,风管系统安装,风机与组合式空调机组安装, 电加热器、加湿器等设备安装,精密空调机组安装,风管与设备绝热,系统调试





7



净化空调风系统

风管与配件制作,部件制作,风管系统安装,风机与净化空调机组安装,消声器、换热器等设备安装,中、高效过滤器及风机过滤器机组等末端设备安装,风管与设备绝热,洁净度测试,系统调试



8



地下人防通风系统

风管与配件制作,部件制作,风管系统安装,风机与空气处理设备安装,过

滤吸收器、防爆波活门、防爆超压排气活门等专用设备安装,风管与设备防腐,系统调试



9



真空吸尘系统

风管与配件制作,部件制作,风管系统安装,管道快速接口安装,风机与滤尘设备安装,风管与设备防腐,系统压力试验及调试





10



空调(冷、热) 水系统

管道系统及部件安装,水泵及附属设备安装,管道冲洗与管内防腐,板式热交换器,辐射板及辐射供热、供冷地埋管安装,热泵机组安装,管道、设备防腐与绝热,系统压力试验及调试



11



冷却水系统

管道系统及部件安装,水泵及附属设备安装,管道冲洗与管内防腐,冷却塔与水处理设备安装,防冻伴热设备安装,管道、设备防腐与绝热,系统压力

试验及调试



12



冷凝水系统

管道系统及部件安装,水泵及附属设备安装,管道、设备防腐与绝热,管道

冲洗,系统灌水渗漏及排放试验



13

土壤源热泵换热

系统

管道系统及部件安装,水泵及附属设备安装,管道冲洗,埋地换热系统与管

网安装,管道、设备防腐与绝热,系统压力试验及调试



14

水源热泵换热系

管道系统及部件安装,水泵及附属设备安装,管道冲洗,地表水源换热管及

管网安装,除垢设备安装,管道、设备防腐与绝热,系统压力试验及调试



15

蓄能(水、冰)

系统

管道系统及部件安装,水泵及附属设备安装,管道冲洗与管内防腐,蓄水罐

与蓄冰槽、罐安装,管道、设备防腐与绝热,系统压力试验及调试



16

压缩式制冷(热)

设备系统

制冷机组及附属设备安装,制冷剂管道及部件安装,制冷剂灌注,管道、设

备防腐与绝热,系统压力试验及调试





17

吸收式制冷设备

系统

制冷机组及附属设备安装,系统真空试验,溴化锂溶液加灌,蒸汽管道系统

安装,燃气或燃油设备安装,管道、设备防腐与绝热,系统压力试验及调试



18

多联机(热泵)

空调系统

室外机组安装,室内机组安装,制冷剂管路连接及控制开关安装,风管安装,

冷凝水管道安装,制冷剂灌注,系统压力试验及调试



19



太阳能供暖空调系统

太阳能集热器安装,其他辅助能源、换热设备安装,蓄能水箱、管道及配件

安装,低温热水地板辐射采暖系统安装,管道及设备防腐与绝热,系统压力试验及调试



20



设备自控系统

温度、压力与流量传感器安装,执行机构安装调试,防排烟系统功能测试,

自动控制及系统智能控制软件调试

注:1 风管系统的末端设备包括:风机盘管机组、诱导器、变(定)风量末端、排烟风阀(口)与地板送风单元、中效过滤器、高效过滤器、风机过滤器机组;其它设备包括:消声器、静电除尘器、加热器、加湿器、紫外线灭菌设备和排风热回收器等。

水系统末端设备包括:辐射板盘管、风机盘管机组和空调箱内盘管和板式热交换器等。

设备自控系统包括:各类温度、压力与流量等传感器、执行机构、自控与智能系统设备及软件等。

3.0.7 释义】

通风与空调工程是整个建筑工程中的一个分部工程。《规范》根据通风与空调工程中各系统功能特性不同,按其相对专业技术性能和独立功能划分为 20  个子分部工程,以便于工程施工质量的监督和验收。对于每个建筑工程包含的子分部的内容与数量会有所不同,通风 与空调分部工程验收合格的前提条件,是该工程中所包含的子分部工程应全数合格。

当通风与空调工程以独立的单项工程形式进行施工承包时,则本条文规定的通风与空调分部工程上升为单位工程,子分部工程上升为分部工程,分项工程验收的内容不变。

3.0.4  通风与空调工程子分部工程施工质量的验收,应根据工程实际情况按本规范表

3.0.7 所列的分项工程进行。子分部工程合格验收应在所属分项工程的验收全数合格后进行。

3.0.8 释义】

在《规范》表 3.0.7 中对每个子分部工程已列举出相应的分项工程,子分部工程的验收应按此规定执行。本条文规定了子分部工程合格验收的前提条件,是工程所包含的分项工程 的验收全数合格。但是,需要注意的是不同建筑的通风与空调分部工程的各子分部工程所涉 及的分项工程,其具体构成和数量会有所不同。应根据工程的特性,进行针对性的删选与增 减。

3.0.9  通风与空调工程分项工程施工质量的验收,应按分项工程对应的本规范具体条文的规定执行。各个分项工程应根据施工工程的实际情况,可采用一次或多次验收,检验验收 批的批次、样本数量可根据工程的实物数量与分布情况而定,并应覆盖整个分项工程。当分项工程中包含多种材质、施工工艺的风管或管道时,检验验收批宜按不同材质进行分列。

3.0.9 释义】

通风与空调分部工程由多个子分部工程组成,且每个子分部工程所包含的分项工程的内容及数量也有所不同,因此,对工程质量的验收作出明确规定,按分项工程对应的具体条文 执行。举风管为例,对于各种材料、各个子分部工程中风管质量验收相类同分项的规定,如风管的耐压能力、加工及连接质量规定、严密性能、清洁要求等,只能列在具体的条文之中, 要求执行时斟酌,不能搞错。分项工程质量验收时,还应根据工程量的大小、施工工期的长 短,以及作业区域、验收所批涉及子分部工程的不同,可采用一次验收或多次验收的方法。 同时,还强调检验验收批应包含整个分项工程,不应漏项。例如,通风与空调工程的风管系统安装是一个分项工程,但是,它可以分属于多个子分部工程,如送风、排风、空调、防排 烟、除尘等系统工程等。同时,它还存在采用不同材料如金属、非金属或复合材料等的可能,


因此,在分项工程质量验收时必须按照《规范》对应的分项内容,一一对照执行。

3.0.10  检验批质量验收抽样应符合下列规定:

1 检验批质量验收应执行本规范附录 B  的规定执行。产品合格率大于等于 95% 的抽样评 定方案,应定为第 抽样方案 以下简称 方案 ,主要适用于主控项目;产品合格率大于等于 85% 的抽样评定方案,应定为第 抽样方案 以下简称方案 ,主要适用于一般项目;  2  当检索出抽样检验评价方案所需的产品样本量 n   超过检验批的产品数量N   时,应对该

检验批总体中所有的产品进行检验;

3 强制性条款的检验,应采用全数检验方案。

3.0.10 释义】

本条文规定了检验批质量验收抽样的基本原则。

条文分别规定了强制性条款的检验、主控项目检验、一般项目检验的抽样检验方案。

《规范》采用的抽样检验方法,是将计数抽样检验程序的国家标准应用于通风与空调工程施工质量验收的尝试和实践。

为了方便工程的应用,《规范》对抽样方案进行了简化,确定了主控项目的产品合格率大于等于 95%,一般项目的产品合格率大于等于 85%的核查原则。

检验时的抽样的数量 n ,应根据该检验批的产品数量 N 和容许的检验批总体中不合格品数的上限值 (DQL) ,对主控项目与一般项目的验收,分别按《规范》表 B.1 或表 B.2 确定。

检验批总体中不合格品数的上限值(DQL),根据该检验批的产品数量 N 和规定的产品合格率(95% 85%) 确定。

例如,某主控项目的某检验批的产品数量 N=45 ,则检验批总体中不合格品数的上限值 ( 声称的不合格品数 ) DQL=45×(1-0.95)=2(取整 )

又如,某一般项目的某检验批的产品数量 N=20 ,则检验批总体中不合格品数的上限值 ( 声称的不合格品数 ) DQL=20×(1-0.85)=3

由于抽样的随机性,以抽样为基础的任何评定,判定结果会有内在的不确定性。仅当该 n  个受检验样品中不合格品数大于 1   个时,表明实际质量水平劣于 95%( 85%)时,才判定核查总体不合格。

3.0.11  分项工程检验批验收合格质量应符合下列规定:

当受检方通过自检,检验批的质量已达到合同和本规范的要求,并具有相应的质量合格的施工验收记录时,可进行工程施工质量检验批质量的验收;

采用全数检验方案检验时,主控项目的质量检验结果应全数合格;一般项目的质量检验结果,计数合格率不应小于 85%,且不得有严重缺陷;

采用抽样方案检验时,且检验批检验结果合格时,批质量验收应予以通过;当抽样检验批检验结果不符合合格要求时,受检方可申请复验或复检;

质量验收中被检出的不合格品,均应进行修复或更换为合格品。

3.0.11 释义】

本条文规定了分项工程检验批验收合格质量必须满足的要求。

《规范》此次修订时采用的抽样检验,属于验证性验收抽样检验,是对施工方自检的抽样程序及其声称的产品质量的审核。执行《规范》的计数抽样检验程序的前提条件是施工企 业已进行了施工质量的自检且达到《规范》( 或合同 )的要求。

采用全数检验方案检验时,主控项目的检验批质量检验结果应全数合格;一般项目的检验批质量检验结果,计数合格率不应小于 85%,且不得有严重缺陷。

采用抽样方案检验时,且检验批检验结果合格时,批质量验收应予以通过;当抽样检验批检验结果不合格时,受检方可申请复验或复检。

复验应对原样品进行再次测试,复验结果应作为该样品质量特性的最终结果。


复检应在原检验批总体中再次抽取样本进行检验,决定该检验批是否合格。复检样本不应包括初次检验样本中的产品。

复检抽样方案应符合现行国家标准《声称质量水平复检与复验的评定程序》GB/T16306 的规定。

复检结论应为最终结论。

质量验收中被检出的不合格品,均应进行修复或更换为合格品。



验收程序,单位工程,分部,子分部,分项,分项验收批,如何抽样,评  定。

计数抽样 GB/T2828 不同方案应用范围及对象,第 10 部分的结论性解释。

我们规范Ⅰ,方案的形成,抽样 n 数的求取, DQL=N(1-x%),与通过 DQL   N 求得 n n  大于等于 N 为全检。

样本量一般为件,个等,但是风管 15 平方米与管道 10 米及风管配件以 3 节等规定解决了抽样问题。

小总体抽样作为管理标准,还可以综合评价,符合是验收(不是单件质量的验收)更是总体的评价验收。

13.1 条文释义

A.1.1  通风与空调分部工程施工质量检验批验收记录,应在施工企业质量自检的基础上 由监理工程师 ( 或建设单位项目专业技术负责人 ) 组织会同项目施工员及质量员等对该批次 工程质量的验收过程与结果进行填写。验收批验收的范围、内容划分,应由工程项目的专业 质量员确定,并应按本规范表 A.2.1-1   ~   A.2.8-2   的要求进行填写与申报,验收通过后,应有 监理工程师的签证。工程施工质量检验批批次的划分应与工程的特性相结合,不应漏项。

A.1.1 释义】

条文阐明了工程施工质量验收的基本条件,是在施工企业质量自检合格的基础上进行, 验收的组织及工程质量认可的 责任者为监理工程师。当然,个别的工程也可以由建设单位项目专业技术负责人来替代。建筑工程的通风与空调分部工程与其他专业工程相比较,具有都方面专业技术,涉及面广、验收数量繁多的特点。因此,希望实施通风与空调工程的施工单 位与工程质量的监理单位能在工程项目开始时就对其工程的子分部,分项工程和质量检验验 收批次的划分,结合当前具体工程的特点作出统筹规划,便于对工程施工质量实施有效监控 和顺利验收。

通风与空调工程施工质量验收的重点是对质量检验批质量的验收 ,《规范》对工程质量的验收方法作了局部调整,与原《规范》有所不同。主要区别是现《规范》摒弃了原国家标 准《通风与空调工程施工质量验收规范》 GB50243-2002[5] 及以往等质量验收规范,对工程施 工质量分项检验批样本的抽样和评定, 采用凭经验、惯例给定百分比抽检验收的方法 。原《规 范》采用固定百分比抽样验收有抽检 20%, 不少于 5 2 1 件;抽检 10% ,不少于 5 3 2 1 件,抽检 5%, 不少于 2 件;抽检 50%,不少于 1 件等十多种规定。此类抽样方法缺乏相对 明确的科学依据,不完全符合数理统计的原理和规则。在工程质量检验批验收实际操作应用中亦发现一些问题,检测量大且效果较差。现《规范》采用的是 GB/T 2828《计数抽样检验 程序系列》标准中的第 4 部分抽样检验方法,属于验证性验收抽样检验,是对施工方自检抽 样程序及其声称产品质量的审核比较科学,能满足《通风与空调工程施工质量验收规范》实施的需要,通过对比分析决定《规范》主要参照执行现行国家标准《计数抽样检验程序第 11 部分:小总体声称质量水平的评定程序》 GB/T 2828.11[8] 和《计数抽样检验程序第 4 部分: 声称质量水平的评定程序》 GB/T2828.4[7] 的抽样检验方法,这是将有关计数抽样检验程序的国家标准推广应用于《通风与空调工程施工质量验收规范》的尝试和实践。


为了方便工程质量的应用,《规范》对抽样方案进行了应用针对性简化,借鉴原《规范》 规定强制性条文验收为全检,全数合格主控项目采用全数检验方案检验时,主控项目的质 量检验结果应全数合格;一般项目抽检合格率不应小于 85% ,且不得有严重缺陷 的质量验收合格规定,确定了现《规范》合格验收的标准:即强制性条文验收为全检,采用项目结果合 格率为 100% ;主控项目采用结果合格判断不小于 95%,一般项目采用结果合格判断不小于 85% 抽样检验验收评定原则。 《规范》决定采纳 GB/T2828.11[8] 标准,并结合通风与空调工程施工质量验收的特性,提供了两个相应符合《计数抽样检验程序第 11   部分:小总体声称质量水平的评定程序》GB/T2828.11[8] L=1 抽样检验配套方案,即产品合格率大于等于 95% 适用于主控项目验收的第Ⅰ抽样方案( 以下简称Ⅰ方案 ) 和产品合格率大于等于 85% 适用 于一般项目验收的第Ⅱ抽样方案( 以下简称Ⅱ方案 ) 。两个抽样方案中的总样本数量 N ,抽 样的数量 n   和检验批中不合格品数的上限值 DQL 应分别按规范附表 B.1   或附表 B.2  确定 与评判。

执行现《规范》的计数抽样检验程序的前提条件是施工企业已进行了施工质量的自检且达到合同和《规范》的要求,这是使用声称质量水平评定程序不可缺失的充要条件,符合工 程质量客观现实。工程施工质量是做出来的,不是检验得来的。由于抽样的随机性,以抽样为基础的任何评定,判定结果都会存有内在的不确定性,但不会影响对工程施工质量的正确评定。当产品样本量 n 超过检验批的产品数量 N ,应对该检验批总体中所有的产品进行检验。

声称质量水平(DQL 是指被核查总体中允许的不合格品数的上限值。《规范》将核查总体的实际质量水平等于或优于声称质量水平时,判定核查总体不合格的风险大约控制在 5%;将总体的实际质量水平劣于声称质量水平,且劣于极限质量 (LQ) 时判定抽查合格的风险 小于 10% 。在工程施工工艺技术成熟与稳定,实施批量作业和企业对产成品质量合格验收的 基础上,提供声称质量水平质量验收方法,将原来的以合格品的样本检验数量改变为不合格样本的允许数量方法,既减少了质量检验验收的数量,又符合数理统计原理,具有科学性, 有利于实施操作。例如,风管的制作基本实施机械化生产,风管配件实现半机械化作业,都 符合产成品批量生产这个条件。另外,通风空调工程中的风管、设备的安装与系统调试等, 执行的都是成熟施工工艺并批量化作业,同样符合这样的验收条件。工程施工质量主要的控 制对象是施工企业和产品的生产供应厂商。在施工过程中施工企业质量管理部门对工程使用 的产成品质量已经对产品质量和安装质量进行认真验收,并有合格验收资料。同时,专业监理工程师在施工过程中不断参与质量管理和监督,可以保证质量水平。通风与空调工程依次 按施工工艺顺序进行施工分项工程施工质量检验验收批的验收,可以反映工程施工的实际质量。

工程施工质量的验收是在企业质量验收合格的基础上进行,因此,由施工企业的质量人员进行汇总,填写表格上报监理,由监理组织会同有关人员共同进行有、质量检验验收批的验收。

A.1.2  通风与空调子分部工程的分项工程质量验收记录,应由工程项目的专职质量员按本规范表 A.3.0  的要求进行填写与申报,并应由监理工程师( 或建设单位项目专业技术负责人 ) 组织施工员和专业质量员等进行验收。

A.1.2 释义】

本条文强调的通风与空调子分部工程分项工程施工质量检验的验收记录由工程项目的专业质量员进行填写与申报,监理工程师组织相关人员进行验收。分项工程验收批的表格详 见《规范》附录A.2 通风与空调工程施工质量检验批质量验收记录表。

本工程施工质量验收对子分部工程的分项工程质量验收记录表的设置作出划分,即大的分项为 8 项,有风管与配件、风管部件、风管系统安装、风机与设备安装、制冷设备及制冷


剂系统安装、空调用水系统安装、防腐与绝热、以及系统调试。通常情况下可以覆盖整个建筑通风与空调工程施工分项质量控制的内容。同时,根据通风空调工程施工对象所使用的材质不同、设备不同、系统功能特性不同等实际情况,使用的方便等情况可以对一些分项验收 记录进行细化,主要按《规范》的表 3.0.7 条进行分项分类,达 27 分项或更多。另外,需要 说明的是分项工程施工质量验收批验收记录表,在填写时宜将《规范》质量验收条文规定的内容,在语言上进行正确简化利于汇总统计。

通风与空调分部工程的施工设备与技术是一个不断发展的动态工程,规范不可能包括本设备工程施工的全部内容。因此,检验验收表留有相应的空间,以容纳现表格中没有列入的 分项供根据工程实际情况进行添加。

通风与空调分部工程的细化( )分项见错误!未找到引用源。 ,共计 20 项。对于工程的空 调水系统,制冷系统等分项,还包含着需要进一步深化的细化 ( )分项,具体实施宜按系 功能来定。如空调风系统有关风管的产成品质量的验收,规范规定按金属风管,非金属风 管与复合材料风管三个大子分项进行验收;风管安装分项质量的验收应按不同的性能系统的 求进行验收;工程中使用的产成品风管,其质量验收资料可用于多个风管系统。如金属镀 钢板风管,可以送风系统、排风系统、舒适空调风系统、净化空调和恒温恒湿空调系统。而空调用水系统的金属管道分项可根据工程系统具体情况分划分于冷热水系统,冷却水系统, 水蓄冷系统,冰蓄冷系统,地源热泵系统等细化( )分项。

通风与空调工程施工质量的验收可以一次验收或多次验收。但是,要求对该分项质量的验收进行汇总,它应包含整个工程的系统及部位。验收批表格中包含的分项,如果在实际工 程中没有的也可以舍弃。分项工程质量验收表是一个对验收批验收的汇总表,是为子分部工程验收提供具体的证明资料。

4-1 通风与空调工程细化( ) 分项

分项

细化( )分项



1



风管与配件

金属风管

非金属风管

复合材料风管

2

风管部件及消声器

风管系统











3













风管系统安装

送风系统

排风系统

防排烟系统

除尘系统

舒适空调系统

恒温恒湿空调系统

洁净室空调系统

地下人防空调系统

真空吸尘系统





4





风机与设备安装

通风工程系统

舒适空调系统

恒温恒湿空调工程系统

洁净室空调工程系统



5



制冷设备及系统安装

制冷机组及辅助设备安装

制冷剂管道系统安装



6

空调工程水系统安装( 冷热

水、冷凝水、冷却水、土壤

水泵及附属设备

金属管道系统





源、地表水、蓄能冰水系统)

非金属管道系统



7



防腐与绝热

风管系统

管道系统



8



系统调试

设备的单机试运转

非设备满负荷条件下联合试运转

及调试



A.1.3  通风与空调分部( 子分部) 工程的质量验收由总监理工程师 ( 或建设单位项目专业技术负责人 ) 组织项目专业质量员、项目工程师与项目经理等共同进行,子分部工程应按本规范 A.4.1.1  ~   A.4.1.20   进行填写,分部工程应按本规范表 A.4.2 进行填写。

A.1.3 释义】

通风与空调分部( 子分部 )工程的质量验收已经列出两组表,大部分的建筑通风与空调工程都 有子分部工程,分部工程是多个子分部工程的汇总。个别的场合子分部工程就是一个分部工 程或子单位工程。例如,独立的除尘系统工程、单一的排风系统工程,独立的多联机 ( 热泵 ) 空调系统工程、空调冷热水蓄能系统工程等。为了便于通风空调分部工程施工质量的验收,

《规范》依据系统工程的功能特性,可构成独立系统运行和施工质量验收等条件划分了 20 个子分部工程。通常的通风与空调分部工程包含多个子分部工程,只有在特定的场合一个子分部工程也可以成为单位工程进行施工及验收和运行。



13.2 填表注意事项

通风与空调分部工程由多个子分部工程组成,且每个子分部所包含的分项工程的内容及数量也有所不同,因此,对工程质量的验收作出的明确规定,要求按分项工程具体的条文执行。举风管为例,对于各种材料、各个子分部工程中风管质量验收相类同分项的规定,如风 管的耐压能力、加工及连接质量规定、严密性能、清洁要求等,只能列在具体的条文之中, 要求执行时斟酌,不可搞错。

分项工程质量验收时,还应根据工程量的大小、施工工期的长短,以及作业区域、验收所批涉及子分部工程的不同,可采取一次验收或多次验收的方法。同时,还强调检验验收批 应包含整个分项工程,不应漏项。例如,通风与空调工程的风管系统安装是一个分项工程, 但是,它可以分属于多个子分部工程,如送风、排风、空调及防排烟系统工程等。同时,风 管与配件还存在采用不同材料如金属、非金属或复合材料的可能,因此,在分项工程质量验 收时应按照规范对应分项表的分项内容,一一对照执行。

关于编号,《规范》附录 A.2   的通风与空调工程施工质量检验批质量验收记录表没有专门设置编号栏,在工程使用时可在表右上角按各个分项检验验收批、分项的先后顺序采用阿 拉伯数字,依次单独编号。



13.3 检验批单位产品样本量的确定

对于通风与空调工程施工质量分项工程检验验收批次数量,《规范》没有作出规定,例如,按系统分还是按楼层分,还是按区域分,分几次等。为的是让验收组织单位可以根据工 程的情况,作出适合该工程检验批次和样本抽取、科学合理的评定方案。通风与空调工程验收分项多,且特性不一。矛盾比较突出的主要是风管制作及产成品与各类管道该如何检验的 问题。另外,需要说明的是在引入现行国家标准《计数抽样检验程序第 11   部分:小总体声

称质量水平的评定程序》GB/T2828.11[8] 时把最大检验批限定在 250   的上限,因此规定检验 批检验样本量最大容量为 250 ,如果突破 250,需要采用《声称质量水平的评定程序》 GB/T2828.4[7] 的抽样检验方法。一般情况下足够有余,在特殊情况下可由施工方与监理方协


商确定。对于数量较多的产成品宜采用单列检验方法,同类产品单独立项,检验批使用的单位产品具体怎么确定,可由施工方和监理方根据情况协商确定。

根据国内中、大型工程公共建筑中通风与空调工程施工工程量的统计资料,建议施工质量验收检验批中不同的产成品数量与参与评定的样本总数量关系作出规定,单位产品可按误!未找到引用源。 确定。此外,对于工程施工用主要材料,每次到货都需要抽样检验。宜由施工方与监理方根据工程的情况协商确定。

4-2 通风与空调工程施工质量验收检验批单位产品样本量划分参考

类别

单位样本量

材料,部件

按批次,数量

风管、配件及产成品

3 / 15 m2   为一个单位样本量

风管系统安装

按系统数量/或风管每 15m2   为一个单位样本量

风管与设备涂漆、绝热

按件/ 15 m2   为一个单位样本量

各类管道安装

按系统数量/ 或每 10 m 管道长为一个单位样本量

管道涂漆、绝热

按每 10m 管道长/15 m2  为一个单位样本量

工程用的设备、

部件安装



1 / 一件为一个单位样本量

工程调试

1 个系统为一个单位样本量



13.4 评定程序对单项的施工质量验收的适用性



《计数抽样检验程序第 11 部分:小总体声称质量水平的评定程序》GB/T 2828.11[8] 也适用于单项的施工质量的验收。风管的严密性与强度检验以提供工艺性的漏风量检测与强度检 测报告为主。风管系统的漏风量应在风管安装阶段测定为准。但是,按照过去规范的规定, 如工程有 12500m2  的中压风管需要进行漏风量的检验,抽检量为 20% ,且不得少于一个系统,则需要测试 2500m2 。另外,按测量设备最大一次可检测 100m2  为例,则需要测试 25 次。我们采用《规范》规定的验收监测 Ⅰ) 方案,进行验证。其工程施工单位申报风管漏 风量的质量水平为合格率 95% 以上,可以达到主控项目的质量要求。使用漏风量仪抽查风管 的漏风量是否满足规范的要求时,漏风仪的风机风量仍也适用于每次检查中压风管 100m2 则可确定抽样方案如下:

1、以 100m2   风管为单位产品,需核查的产品批量 N=2500/100=125 ,对应的不合格品数 DQL=125×(1-0.95)=6 ( 舍尾取整 )

2、《规范》规定风管漏风量为主控项目,使用附表 B1  确定抽样方案,因N   值介于 120 130   之间,取 N=130 ,查表得到抽样量 n=8 。采用分层随机抽样法从中抽取 8  100m2   风管进行检查,若被测风管没有或只有 1   段的漏风量大于规范允许值,则判核查通过,该检

验批“合格”;有  2  段及以上大于规范允许值,判该检验批“不合格”。

对于工程中大量管道阀门性能的测定检验验收也宜采用此方法,有效且可节约时间。



附录 B 抽样检验

14.1 条文及释疑

B.0.1  通风与空调工程施工质量检验批检验应在施工企业自检质量合格的条件下进行

B.0.2  通风与空调工程施工质量检验批的抽样检验应根据表 B.1 、表 B.2   的规定确定核查 总体的样本量n

B.0.3  应按本规范相应条文的规定,确定需核查的工程施工质量技术特性。工程中出现的新产品与质量验收标准应归纳补充在内。


B.0.4  样本应在核查总体中随机抽取 。当使用分( 层随机抽样时,从 各层次抽取的 样本数应与该层次所包含产品数占该检查批产品总量的比例相适应。 当在核查总体中抽样时, 可把可识别的批次作为验收层次使用。

B.0.5  通风与空调工程施工质量检验批检验样本的抽样和评定规定的各检验项目,应按国家现行标准和技术要求规定的检验方法,逐一检验样本中的每个样本单元,并应统计出 被检样本中的不合格品数或分别统计样本中不同类别的不合格品数。

B.0.6  抽样检验中,应完整、准确记录有关随机抽取样本的情况和检查结果。

B.0.7  当样本中发现的不合格品数小于或等于 1  个时,应判定该检验批合格;当样本 中发现的不合格数大于 1   个时,应判定该检验批不合格

B.0.8  复验应对原样品进行再次测试,复验结果应作为该样品质量特性的最终结果。

B.0.9  复检应在原检验批总体中再次抽取样本进行检验,决定该检验批是否合格。复检样本不应包括初次检验样本中的产品。复检抽样方案应符合现行国家标准《声称质量水平复 检与复验的评定程序》GB/T16306   的规定。复检结论应为最终结论。

14.2 规范应用抽样检验的说明

本规范长期以来一直采用按百分比抽样   1020,5,50  不少于   5  件的等 选择其 的那一百分比抽样在具体条文作出规定。以上抽样方法凭得是所谓的 经验与惯例, 没有数学理论 依据。我们一直在寻找质量验收能适用的抽样、检验评定方法。 GB2828  系列标准可以满足要求, 规范应用 《计数抽样检验程序第 11  部分: 小总体声称质量水平的评定程序》 GB/T 2828.11[8] 2008,它 适用于样本总量小于 250   单项或多项产品质量的监测与评定,也适用于单项的施工质量的验收。 这是 GB2828.11   规范中的一句结论语。因此,完全可以适用《通风与空调工程施工质量验收规范》质量验收的需要。



14.2.1 工程施工质量验收中抽样检验方法的演变

《通风与空调工程施工质量验收规范》GB50243-2002[5] 的质量检验采用了全检和按检验批量的固定比例抽查二种方法,实际应用中发现存在不少问题,效果较差。

这次修订时,学习了《计数抽样检验程序》GB/T2828[7, 8] 系列标准及其它相关标准,结合通风空调工程验收工作的特点,在《计数抽样检验程序第 11 部分:小总体声称质量水平的评定程序》 GB/T2828.11[8] 的基础上,提出了《规范》附录 B 中的计数抽样检验程序。应用该抽样程序检验可以减少检验的工作量,降低费用,并保证使用方得到较好质量的产品。生产方必须保证产品是优质的,否则会因批不接受而造成更大损失和带来更高的成本。



14.2.2  原抽样检验方法存在的问题



当检验批量很大又要求全检时,若无自动检验设备,实施 100% 检验是非常困难的。例如,用漏风量测试仪检验风管漏风量时,大约 100 m2  风管面积需要测一次,一栋采用全空 气空调系统的几万平方米的建筑物,实施 100% 检验时整个建筑需测 100 多次,这在时间、人力、财力上都是很难办到的。

抽样检验可以使检验的数量大大减少,固定百分比检验是特定抽样检验的一种 。特定抽样没有以概率论的数学理论为基础,对批接收或批不接收的判别没有理论依据。

国家标准《计数抽样检验程序》GB/T 2828 系列标准及适用范围

1 部分按接收质量限(AQL) 检索的逐排检验抽样计划;

2 部分按极限质量限(LQ) 检索的孤立批检验抽样方案;

3 部分跳批抽样程序;

4 部分声称质量水平的评定程序[7]


5 部分按接收质量限(AQL) 检索的逐批序贯抽样检验系统;

10 部分GB/T 2828 计数抽样检验系列标准导则;

11 部分小总体声称质量水平的评定程序[8]

根据GB/T 2828 计数抽样检验系列标准导则第 10 部分,对上述规范的应用作出的特定标准明确界定,我们采纳理由如下:

《计数抽样检验程序》GB/T 2828 1 部分至第 3 部分,主要用于单一来源的连续系列 批,但不适用于在评审、审核中验证某一核查总体的声称质量[7] 。接收质量限 (AQL) 是当一个 连续系列被提交验收抽样时,可允许的最差过程平均质量水平。接收质量限并不表示就是所 希望的质量水平。

GB/T   2828.1  中的抽样计划主要用于对由生产线的大量产品组成的连续系列批的验收抽

样检验。GB/T   2828.1   最初是为了使用转移规则对连续系列批的检验而设计的。然而,存在

GB/T 2828.1 中的转移规则无法使用的情况 (如孤立批 ) GB/T 2828.2 则是为这种情形而设计的程序。这些抽样方案在很多情况下等价于 GB/T 2828.1 中的抽样方案。

GB/T 2828.3 给出了在长时期提交或观测中,当过程平均质量水平明显优于 AQL 时,使 用的跳批抽样程序。这些程序是将已用于 GB/T 2828.1 中对单位产品的随机抽取的原理推广 至对批的随机抽取。当质量水平处于非常好的状态时,使用 GB/T 2828.3 中的跳批抽样程序 比用 GB/T 2828.1 中放宽检验抽样程序更经济。

GB/T 2828.5 中抽样计划主要用于连续系列批,且连续系列批的长度足以使用转移规则。

GB/T 2828.5 给出了建立序贯抽样方案的方法,主要优点是减少平均样本量,在相同操作条 件下,序贯抽样方案的平均样本量比二次、多次抽样方案的平均样本量少,更少于一次抽样方案的平均样本量。序贯抽样方案的鉴别力基本上等价于 GB/T 2828.1 中相应的方案。

14.3  声称质量水平

GB/T 2828.4 GB/T 2828.11 中规定的抽样检验程序,是为了在正规的评审中所需做的 抽样检验而开发出来的。当实施这种形式的检验时,负责部门必须考虑做出不正确结论的风险[7, 8] 。检验部门不再被认为是改进质量的一方。

GB/T 2828.4 GB/T 2828.11 的抽样检验程序都是为了评价核查总体的质量水平是否不 符合声称质量水平;适用于能从核查总体中抽取由一些单位产品组成的随机样本,以不合格 品数为质量指标的计数一次抽样检验。 GB/T 2828.4 用于核查总体超过 250 的情形,用二项

分布计算抽检样本符合要求(d L)的概率;而 GB/T 2828.11 适用于核查总体小于 250 的情形, 用超几何分布计算抽检样本符合要求的概率。

GB/T 2828.4 GB/T 2828.11 设计的规则,使得当核查总体的实际质量水平优于声称质量水平 (DQL) 时,判抽检不合格的风险小于 5% ,当实际质量水平劣于声称质量水平且劣于极限质量 (LQ)时,判抽查合格的风险小于 10% GB/T 2828.11 可用于各种形式的质量核查,可用于 ( 但不限于 ) 检查下述各种产品:最终产品,零部件和原材料,操作,在制品,库存品, 维修操作,数据或记录,管理程序。



14.3 14.3.1GB/T 2828.11 中给出了两种检验水平的比较与取舍

GB/ T   2 8 2 8 . 1 1   中给出了   2   种检验水平,即“第   0   检验水平”和“第   1   检验水平”,检验 水平越高,所需的样本量越大,检验功效越高。检验水平一经选定,在实施过程中不得改动

[8]



若选用检验水平Ⅰ的抽样方案,由 N=80 DQL=5 ,从《规范》附表 B.2 中可查得所需的抽样方案为 (n,L)=(6,0)。从核查总体中随机抽取 6 个样本产品进行检验,若其中含有不合格 品的个数不超过 1 ,则判该核查通过;若其中含有不合格品的个数大于 1 ,则判核查总体不


合格。

GB/T 2828.11 附录 D 给出了抽样方案基于超几何分布的抽检特性函数。当 D = D1  (>DQL) 时,由它们可以查出相应抽样方案的核查通过率 Pa (D1 ) 的值,其 1  - Pa (D1 ) 即为当 D  = D1   时该 抽样方案的检验功效。检验功效通常是指当核查总体中的不合格品数 D  = ( 4 ~ 6)DQL 时,核 查总体被判为不合格的概率。

以上两个抽样方案的功效是不同的,从 GB/T  2828.11   D.12( 错误!未找到引用源。 )

中查得,当核查总体中含有 30  个不合格品时,抽样方案 (n,L)=(1,0) 的功效为 1-   Pa (30)=1-0.625=

37.5%,即当实际的不合格品数增大到声称不合格品数的 6 倍时,采用 0 检验水平的抽样检 验方案判该批产品不合格的概率只有37 . 5 % ;抽样方案 ( n, L )=( 6 , 1 ) 的功效为 1-   Pa ( 3 0 )= 1 - 0 . 26 4 4 = 73.6% ,即当实际的不合格品数增大到声称不合格品数的 6 倍时,采用Ⅰ检验水平的抽样检 验方案判该批产品不合格的概率高达 73.6%



从这个例子中可以看出,采用检验水平Ⅰ抽样方案的功效为采用检验水平 0 抽样方案功

效的 2.0 倍。

综合考虑到所能承受的样本量和检验的功效,《规范》中采用了第 1 检验水平。

14.3.2 使用《规范》附录 B 的几点说明



通风与空调工程施工质量检验批的检验应在施工企业自检质量合格的条件下进行,且其检验批的抽样检验应根据《规范》表 B.1、表 B.2 的规定确定核查总体的样本量 n,分别见 5-1 5-2 。为便于准确地理解和执行《规范》附录 B ,做出如下几点说明。

不合格品百分数上限的表达

《规范》附录B 采用了GB/T 2828.11 的声称质量水平 (DQL) 定义,即声称质量水平是指 核查总体中允许的不合格品数的上限值。 但在工程实践中,不合格品百分数更容易地获得和 被大多数使用者理解,《规范》附录 B 中也使用不合格品百分数的说法,但不称其为声称质量水平,也不使用英语缩略语。

声称质量水平的确定方法

结合通风空调工程的实际,《规范》附录 B 对声称质量水平的确定方法,做了进一步明确。当供方接受核查时,供方声称的质量水平 DQL 值应不大于产品标准中所要求的产品总体质量水平。当有合同约定时,声称的质量水平 DQL 值应不大于合同中所规定的产品总体 质量水平。负责部门( 或接收方 ) 提出核查时, 所规定的声称质量水平 DQL 值应不小于产品标准中所要求的 (或合同中所规定的 ) 产品总体质量水平

《规范》第 3.0.10  条规定,产品合格率大于等于 95% 的抽样评定方案,应定为第Ⅰ抽样 方案(以下简称Ⅰ方案 ,主要适用于主控项目;产品合格率大于等于 85% 的抽样评定方案, 应定为第Ⅱ抽样方案 以下简称Ⅱ方案 ,主要适用于一般项目。 原规范第 3.0.6   规定主控项目抽检合格率为全数,一般项目的质量抽样合格率为 80% ,且不得有严重缺陷。但是主控项 目抽样数量有 10% 20% 5% ,全数的,你说抽检 5% ,怎么来证明没抽检的 95%全数合格? 因此,我们选择产品合格率大于等于 95%的抽样评定方案,是可以接受的。事实上就是 100% 还存在着把不合格品漏检的可能性。

抽样方案的确定

本附录结合通风空调工程的实际,区分主控项目和一般项目确定抽样方案,使检索抽样方案的过程更方便。可以分别根据声称质量水平 DQL 值或不合格品百分数,从附录表 B.选取抽样方案。

小样本量抽样方案的检验结论

当抽样方案的样本量较小时,有较大的概率将不合格的核查总体判为核查通过( 参见示


3) ,故其检验结论应为“不否定该核查总体的声称质量水平”,而不应为“核查总体合格”。负责部门对判核查通过的核查总体不负责确认总体合格的责任。

部分抽样方案的删除

根据通风空调工程施工质量验收的实际情况,《规范》表 B.1 中删去了对应于产品不合格品百分数 1.5% 的抽样方案,删除了抽样检验功效小于 40% 的抽样方案。 B.2 中同时删除了对应不合格品百分数 >15%的抽样方案。

因为,当产品质量如此糟糕的情况下,就没有必要花费人力、物力、财力进行检验了, 即使检验结论是“不否定该核查总体的声称质量水平”,“核查通过”,承认该检验批的质量 与申报的质量一致、一样糟糕,使用方也不会接受质量如此差的产品。

判定结果用词的含义

由于抽样的随机性,以抽样为基础的任何评定,判定结果会有内在的不确定性。使用本程序,仅当有充分证据表明实际质量水平劣于声称质量水平时,才判定核查总体不合格,即当核查总体的实际质量水平等于或优于声称质量水平时,判定核查总体不合格的风险大约控 制在 5% ,当实际质量水平劣于声称质量水平而优于 LQ  ( 极限质量) 时,判定核查通过的风险 依赖于实际质量水平的值。

判定结果的用词反映了做出不同错误结论风险的不平衡。当由抽样结果判核查总体不合格时,有很大的把握认为 “核查总体的实际质量水平劣于该声称质量水平” 当由抽样结果 判核查通过时,认为“对此有限的样本量,未发现核查总体的实际质量水平劣于该声称质量水平”[8]

如果核查总体已被接受,有权不接收在检验中发现的任何不合格品,而不管该产品是否构成样品的一部分。两段拗口的话说明对 声称质量水平的理解。




欢迎来厂洽谈相关业务及视察生产进度!

无锡大世界通风设备有限公司

电话:400-108-7998

传真:0510-81720508

QQ:2799883184

邮箱:2799883184@qq.com

地址:江苏省无锡宜兴市环科园竹海路18号

敬请期待您的光临与合作!

大世界严格按照客户提供的产品资料图纸及要求,从产品优选原材料、结合生产设备、安排生产员工、生产全程QC检查、发货保证产品不变形不损伤,我们一直在做更好的客户体验!

您下单--我生产--物流配送--产品及时交到您单位---- 这就是厂家直销模式。减去中间商的利润差和时间差,我们在短时间内完成低成本成交,不仅降低了您的采购成本,而且大大缩短了采购周期为您节省了宝贵的时间!

关于发货周期,本公司承诺:实际发货时间以合同约定为准,量大需分批次发货,首车尽早安排在收到预付款(镀锌30%-50%,不锈钢50%-60%)后开始计算!

①、 5万以下订单3-5天为交货期;

②、 5--10万订单5-10天为交货期;

③、 20--30万订单10-15天为交货期;

④、 30--50万订单15-25天为交货期;

⑤、 50--100万订单按合同约定发货;

⑥、100万以上订单按合同约定分期发货;

联系大世界

无锡大世界通风设备有限公司

电话:400-108-7998

传真:0510-81720508

QQ:2799883184

邮箱:2799883184@qq.com

地址:江苏省无锡宜兴市环科园竹海路18号

百度地图

全国服务热线

400-108-7998

大世界

联系大世界风管加工厂

无锡大世界通风设备有限公司 版权所有 苏ICP备17053564号
服务热线:400-108-7998 E-Mail:2799883184@qq.com
公司地址:江苏省无锡宜兴市环科园竹海路18号
技术支持:牛商网(股票代码:830770)

扫描二维码

大世界 微信公众号
